Оснастка для удаления облоя (Stripping tools)

Компания ЛАЗЕРПАК производит оснастку для удаления отходов (облоя) для всех типов автоматических плосковысечных прессов (Рис. 1)

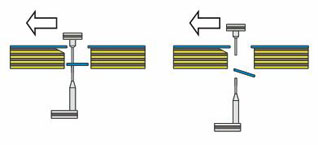

В простейшем варианте может быть изготовлена только нижняя доска для удаления отходов. В этом случае потребуется монтаж на стандартных рамах верхних и нижних телескопических пинов (Рис. 2). Этот трудоемкий процесс исключает возможность быстрой переналадки. Применение комплектов оснастки для удаления отходов позволяет существенно сократить время на переналадку оснастки при смене тиража.

Комплект оснастки изготавливается в трех разных вариантах:

1. "Классический" в составе: штамп для удаления отходов, нижняя доска для удаления отходов. При этом выталкивающие элементы штампа работают в паре с телескопическими выталкивающими пинами, установленными на нижней стандартной раме в секции удаления отходов.

2. Беспиновая система, отличающаяся специальным образом обработанной нижней доской для гарантированного удаления отходов. Для этого в отверстиях, через которые удалются отходы, делаются небольшие выступы "замки" (Рис. 3).

3. Быстросменный в составе: штамп, нижняя доска и специально изготовленная рама с установленными подпружиненными пинами (Рис. 4) для удаления отходов. Изготовление и применение специальной рамы оправданно при большом количестве удаляемых отходов небольших размеров.

подробнее см. раздел Рекламные материалы

Удаление облоя рис.2
рис.2
Удаление облоя рис.1 Удаление облоя рис.3
рис.1 рис.3
Удаление облоя рис.4
рис.4
